A operação paralela de fontes de alimentação comutadas CA - CC é uma técnica crucial em muitas aplicações industriais e comerciais. Como fornecedor deFonte de alimentação comutada AC-DC, testemunhei em primeira mão a importância e os desafios de paralelizar essas fontes de alimentação. Neste blog, compartilharei alguns insights sobre como colocar em paralelo fontes de alimentação comutadas CA-CC de maneira eficaz.
Compreendendo os princípios básicos da operação paralela
Antes de nos aprofundarmos nos detalhes da paralelização de fontes de alimentação comutadas CA - CC, é essencial compreender os conceitos básicos. Quando as fontes de alimentação são conectadas em paralelo, suas tensões de saída são combinadas para aumentar a capacidade geral de manipulação de corrente, mantendo a mesma tensão de saída. Isto é particularmente útil em aplicações onde os requisitos de alta potência não podem ser atendidos por uma única fonte de alimentação.
No entanto, a operação paralela não é tão simples quanto conectar as saídas de múltiplas fontes de alimentação. Existem vários fatores que precisam ser considerados para garantir uma operação estável e confiável.
Principais considerações para operação paralela
1. Correspondência de tensão de saída
Um dos fatores mais críticos na operação paralela é a correspondência das tensões de saída. Se as tensões de saída das fontes de alimentação não forem compatíveis, a fonte de alimentação com a tensão de saída mais alta fornecerá mais corrente, enquanto aquela com a tensão de saída mais baixa poderá até atuar como uma carga, consumindo corrente em vez de fornecê-la. Isso pode levar ao superaquecimento e falha prematura das fontes de alimentação.
Para obter uma boa correspondência de tensão, recomenda-se a utilização de fontes de alimentação da mesma série ou com especificações semelhantes. Por exemplo, nossoMódulo de potência de comutação reguladafoi projetado para ter excelente regulação de tensão, o que ajuda a obter uma melhor correspondência de tensão quando usado em paralelo.
2. Compartilhamento atual
O compartilhamento adequado de corrente é outro aspecto importante da operação paralela. Mesmo que as tensões de saída sejam bem combinadas, diferenças na impedância interna e outros fatores podem causar distribuição desigual de corrente entre as fontes de alimentação. O compartilhamento desigual de corrente pode levar à sobrecarga de algumas fontes de alimentação e à subutilização de outras.
Existem vários métodos para conseguir o compartilhamento atual. Um método comum é o uso de resistores externos de compartilhamento de corrente. Esses resistores são conectados em série com a saída de cada fonte de alimentação e ajudam a equilibrar o fluxo de corrente. Outra abordagem é usar fontes de alimentação com circuitos integrados de compartilhamento de corrente. Nossas fontes de alimentação são projetadas com técnicas avançadas de compartilhamento de corrente para garantir uma distribuição de corrente mais uniforme.
3. Carregar resposta transitória
Quando múltiplas fontes de alimentação são conectadas em paralelo, a resposta transitória da carga pode ser afetada. Uma mudança repentina na carga pode causar flutuações de tensão e as fontes de alimentação precisam responder rapidamente para manter uma tensão de saída estável.

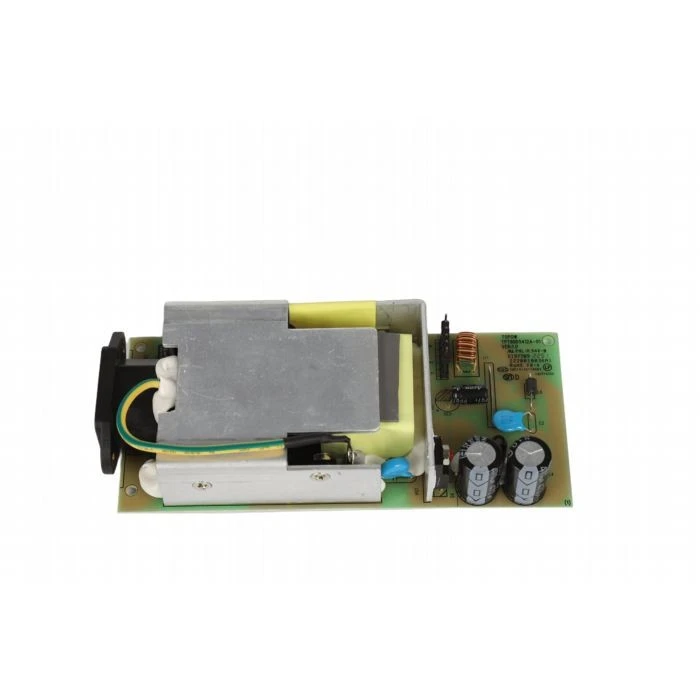

Fontes de alimentação com tempos de resposta transitórios rápidos são preferidas para operação paralela. NossoFonte de alimentação de estrutura aberta de saída única 90Wfoi projetado para ter excelentes características de resposta transitória, o que pode ajudar a manter tensões de saída estáveis durante mudanças de carga.
4. Gerenciamento Térmico
A operação paralela pode aumentar a geração de calor, pois várias fontes de alimentação trabalham juntas. O gerenciamento térmico adequado é essencial para evitar o superaquecimento e garantir a confiabilidade das fontes de alimentação a longo prazo.
É importante fornecer ventilação e resfriamento adequados para as fontes de alimentação. Montar as fontes de alimentação em um gabinete bem ventilado e usar dissipadores de calor pode ajudar a dissipar o calor de maneira eficaz.
Etapas para paralelizar fontes de alimentação comutadas CA - CC
Etapa 1: selecione fontes de alimentação compatíveis
Conforme mencionado anteriormente, selecione fontes de alimentação da mesma série ou com especificações semelhantes para garantir uma boa correspondência de tensão e recursos de compartilhamento de corrente. Certifique-se de que as fontes de alimentação sejam classificadas para operação paralela.
Etapa 2: verifique as tensões de saída
Antes de conectar as fontes de alimentação em paralelo, meça as tensões de saída de cada fonte de alimentação usando um voltímetro de alta precisão. Ajuste as tensões de saída, se necessário, para garantir que estejam dentro de uma faixa estreita de tolerância.
Etapa 3: Implementar mecanismos atuais de compartilhamento
Se as fontes de alimentação não possuírem circuitos integrados de compartilhamento de corrente, instale resistores externos de compartilhamento de corrente de acordo com as recomendações do fabricante. Conecte os resistores em série com a saída de cada fonte de alimentação.
Etapa 4: Conecte as fontes de alimentação em paralelo
Conecte as saídas positivas de todas as fontes de alimentação e as saídas negativas juntas. Certifique-se de que as conexões estejam seguras e que não haja curtos-circuitos.
Etapa 5: teste o sistema paralelo
Aplique uma carga ao sistema de alimentação paralelo e monitore a tensão e a corrente de saída. Verifique se há sinais de compartilhamento desigual de corrente ou flutuações de tensão. Faça ajustes se necessário.
Monitoramento e Manutenção
Assim que o sistema de fornecimento de energia paralelo estiver instalado e funcionando, é importante monitorar o sistema regularmente. Verifique a tensão de saída, corrente e temperatura de cada fonte de alimentação. Quaisquer alterações significativas nestes parâmetros podem indicar um problema no sistema.
A manutenção regular, como a limpeza dos gabinetes e a verificação das conexões, pode ajudar a garantir a confiabilidade a longo prazo do sistema de alimentação paralela.
Conclusão
Paralelizar fontes de alimentação comutadas CA - CC pode ser um processo complexo, mas gratificante. Ao compreender as principais considerações, seguir as etapas adequadas e implementar monitoramento e manutenção eficazes, você pode obter um sistema de fornecimento de energia de alta potência estável e confiável.
Como fornecedor de alta qualidadeFonte de alimentação comutada AC-DC, estamos comprometidos em fornecer aos nossos clientes os melhores produtos e suporte técnico. Se você estiver interessado em paralelizar fontes de alimentação para sua aplicação ou tiver alguma dúvida sobre nossos produtos, não hesite em nos contatar para compras e discussões técnicas adicionais. Estamos ansiosos para trabalhar com você para atender às suas necessidades de fonte de alimentação.
Referências
- "Manual de design de fontes de alimentação", terceira edição, por Marty Brown
- Documentos técnicos fornecidos pelos fabricantes de fontes de alimentação sobre operação paralela de fontes de alimentação
